Po co w ogóle chronograf i czym różni się od „zwykłego” zegarka
Chronograf jako komplikacja, a nie osobny typ zegarka
Chronograf to dodatkowa funkcja pomiaru odcinków czasu, zintegrowana z klasycznym zegarkiem wskazującym godzinę, minuty i często sekundy. W języku zegarmistrzowskim nazywa się to komplikacją – czyli dodatkowym mechanizmem ponad podstawowy chód zegarka.
Chronografem jest więc zegarek, który potrafi odmierzać czas „na żądanie” – z reguły za pomocą przycisków (popychaczy) na kopercie – niezależnie od tego, że równolegle działa zwykłe wskazanie czasu. Może to być zarówno zegarek mechaniczny, jak i kwarcowy, ręczny, naręczny, kieszonkowy czy nawet pokładowy.
Nie należy mylić chronografu z chronometrem. Chronometr to zegarek (lub sam mechanizm) certyfikowany pod kątem wysokiej dokładności chodu, np. przez COSC. Może być chronografem, ale nie musi. I odwrotnie – ogromna większość chronografów nie ma certyfikatu chronometru. To dwa zupełnie różne pojęcia.
Typowe zastosowania chronografu
Chronograf w praktyce to po prostu stoper, który masz zawsze na nadgarstku. Wywodzi się z profesjonalnych zastosowań: lotnictwa, motor- i żeglarstwa, nurkowania. Piloci mierzyli odcinki lotu i zużycie paliwa, kierowcy – czasy okrążeń, nurkowie – czas zanurzenia (choć w tej roli lepiej sprawdził się później bezel nurkowy).
W codziennym życiu chronograf służy do bardzo prozaicznych rzeczy:
odmierzenie czasu gotowania makaronu czy jajek,
sprawdzenie czasu przebiegu krótkiego treningu,
pilnowanie, ile zajmuje przerwa w pracy,
kontrola, ile faktycznie trwa dojazd do pracy przy różnych trasach,
orientacyjny pomiar czasu rozmowy czy spotkania.
Dla wielu osób chronograf to także element stylistyczny. Tarcza z subtarczami, dodatkowe przyciski, skala tachymetru na lunecie – to wszystko buduje bardziej „techniczną”, sportową estetykę zegarka, nawet jeśli funkcja stopera jest używana sporadycznie.
Dlaczego chronograf jest znacznie bardziej złożony konstrukcyjnie
Zegarek „zwykły” – czyli wskazujący tylko czas (ewentualnie datę) – ma stosunkowo prostą drogę przeniesienia energii: sprężyna główna → przekładnia zębata → wychwyt → balans → wskazówki. Wszystko krąży po jednym, w miarę prostym torze.
Chronograf dodaje do tego drugi tor mechaniczny, który musi:
dać się włączać i wyłączać na żądanie,
pobierać energię z tej samej sprężyny / baterii,
nie rozregulowywać podstawowego chodu zegarka,
zapewnić możliwość resetu do zera wszystkich wskazówek stopera.
W praktyce oznacza to kilka–kilkanaście dodatkowych kół zębatych, osi, sprężyn, dźwigni, zapadek i hamulców, a także zaawansowany układ sterowania start/stop/reset. Każdy z tych elementów można wykonać dobrze lub „po taniości”. Im bardziej skomplikowany mechanizm, tym więcej punktów potencjalnych problemów: od niedokładnego startu wskazówki po zacinanie się przy resecie.
Z tego powodu dobry mechanizm chronografu wymaga precyzyjnego projektu, dokładnej obróbki, a później odpowiedniego serwisu. To wszystko naturalnie przekłada się na wyższą cenę w porównaniu z prostym trzema wskazówkami z datą.
Skutki złożoności: serwis, niezawodność, cena
Większa liczba części to nie tylko widowiskowa mechanika pod szkłem. To także realne konsekwencje użytkowe:
Serwis jest droższy – rozebranie, wyczyszczenie, smarowanie i regulacja chronografu wymaga więcej czasu i doświadczenia niż przy zwykłym „trzywskazówkowcu”.
Więcej punktów zużycia – popychacze, dźwignie i sprzęgła są mechanicznie obciążone przy każdym użyciu stopera.
Większa wrażliwość na błędy projektowe – jeśli konstruktor źle dobierze przełożenia, sprężyny powrotne lub punkty smarowania, mechanizm może kaprysić już po kilku latach.
Wyższy próg wejścia cenowego – szczególnie w przypadku mechanicznych chronografów z kołem kolumnowym i pionowym sprzęgłem.
Nie każdy chronograf jest więc „taki sam”. Kluczowe pytanie brzmi: jak rozwiązano jego konstrukcję – i właśnie od tego w dużej mierze zależy, dlaczego jedne mechanizmy są obiektywnie lepsze od innych.
Podstawy mechanizmów: kwarc, automat, ręczny naciąg w kontekście chronografu
Chronograf kwarcowy: oscylator, układ scalony i elektromechaniczny napęd
Chronograf kwarcowy opiera się na oscylatorze kwarcowym – kryształ drgający z częstotliwością najczęściej 32 768 Hz. Ten sygnał jest dzielony przez układ scalony, który steruje silzeniem krokowym. Jeden silnik napędza zwykle wskazówki czasu, drugi – wskazówki chronografu (czasem jest ich więcej).
W wielu konstrukcjach wszystko sterowane jest elektronicznie: naciśnięcie przycisku to impuls elektryczny, a nie przesunięcie dźwigni i kół, jak w mechaniku. Silniczki krokowe obracają poszczególne koła o zadany kąt, dzięki czemu można uzyskać różne rozwiązania estetyczne – np. centralną sekundę stopera i osobny licznik minut w subtarczy.
Zalety chronografu kwarcowego:
wysoka dokładność chodu – odchyłki zwykle rzędu kilku–kilkunastu sekund na miesiąc, niezależnie od używania stopera,
prostsza konstrukcja mechaniczna – mniej delikatnych, mocno obciążonych części w porównaniu z mechanikiem,
niższy koszt produkcji i serwisu – przy uszkodzeniu często opłaca się wymienić cały moduł,
brak wpływu pracy chronografu na dokładność bazowego chodu – elektronika kompensuje dodatkowe obciążenia.
Wadą dla wielu miłośników zegarków jest brak „żywej”, w pełni mechanicznej konstrukcji. Wskazówka stopera może poruszać się skokowo (co sekundę) zamiast płynnie. Dla osoby, która traktuje zegarek użytkowo, a nie kolekcjonersko, kwarcowy chronograf to bardzo logiczny wybór – jest tańszy, dokładniejszy i mniej problematyczny w serwisie.
Chronograf mechaniczny z ręcznym naciągiem
W mechanizmie ręcznym źródłem energii jest sprężyna główna, którą użytkownik napina koronką. Energia sprężyny przechodzi przez przekładnię chodu, wychwyt i balans, co daje stabilną oscylację i „tik-tak”. Na tej bazie opiera się dalszy mechanizm chronografu.
Jeśli chronograf jest zintegrowany z bazowym kalibrem (a nie modułowy), jego koła i sprzęgło są włączone bezpośrednio w tor przekładni napędzającej wskazówkę sekundową. Start i stop realizuje się przez sprzęgło boczne lub pionowe, sterowane przez koło kolumnowe albo krzywkę (kamień).
Przy ręcznym naciągu ważne są trzy kwestie:
rezerwa chodu – ile godzin zegarek będzie działał po pełnym nakręceniu,
stabilność momentu sprężyny – czy przy malejącej energii chód i praca chronografu nie stają się niestabilne,
kultura obsługi przycisków – czy start/stop/reset są precyzyjne i przyjemne w dotyku.
Mechaniczny ręczny chronograf jest często wyborem świadomego pasjonata, który akceptuje konieczność regularnego nakręcania i droższego serwisu w zamian za „czysty” kontakt z mechaniką. Od jakości projektu i wykonania zależy, czy zegarek będzie działał stabilnie z włączonym stoperem, czy zacznie przyspieszać lub zwalniać.
Chronograf automatyczny: rotor i dodatkowe tarcie
Chronograf automatyczny działa na podobnej zasadzie jak ręczny, ale sprężyna naciągana jest automatycznie przez rotor poruszający się wraz z ruchem nadgarstka. Rotor napędza system przekładni naciągowej, który doładowuje bęben sprężyny.
W kontekście chronografu automatycznego znaczenie mają:
efektywność naciągu – czy przy normalnym użytkowaniu sprężyna jest na tyle naładowana, by utrzymać stabilną pracę z włączonym stoperem,
dodatkowe tarcie – rotor, przekładnia naciągu, sprzęgła naciągowe generują własne opory, które projektant musi uwzględnić,
kompromis grubości – zintegrowane chronografy automatyczne są zwykle wyraźnie grubsze, co wpływa na komfort na nadgarstku.
Dobrze zaprojektowany automat z chronografem (szczególnie z pionowym sprzęgłem) pozwala traktować stoper jako funkcję „na stałe” – wielu producentów dopuszcza pozostawienie uruchomionego chronografu przez długi czas. Tanie, modułowe rozwiązania mogą tego nie lubić, bo dodatkowe koła cierpią na zwiększone zużycie i większe odchyłki chodu.
Mechanizm modułowy kontra zintegrowany
W świecie chronografów ważne jest rozróżnienie na:
mechanizmy zintegrowane – chronograf stanowi integralną część kalibru, a wszystkie funkcje zaprojektowano jako jeden system,
mechanizmy modułowe – podstawowy mechanizm czasu (np. automat) ma nałożony z góry dodatkowy moduł chronografu.
Zintegrowany mechanizm z reguły:
lepiej kontroluje przepływ energii i obciążenia,
jest cieńszy przy podobnych możliwościach,
oferuje lepszą „mechaniczną elegancję” rozwiązań (np. pięknie widoczne koło kolumnowe).
Modułowy chronograf:
jest tańszy w produkcji – można wykorzystać gotowy werk jako bazę,
łatwiej go serwisować – czasem wystarczy zdemontować lub wymienić moduł,
bywa grubszy i mniej „płynny” w działaniu przycisków.
Sam fakt, że chronograf jest modułowy, nie czyni go z automatu złym, ale pozostawia większe pole kompromisom. W segmencie wyższym zwykle dominuje podejście zintegrowane, choć nie brakuje bardzo udanych modułów (np. na bazie popularnych automatów).
Anatomia chronografu: główne elementy i przepływ energii
Droga energii w zegarku z chronografem
Z punktu widzenia energii, w zegarku z chronografem dzieje się dokładnie to samo, co w zegarku bez tej komplikacji – z jednym jednak dodatkiem. Bazowy tor można przedstawić następująco:
źródło energii – sprężyna (mechaniczny) lub bateria (kwarc),
regulacja energii – wychwyt i balans (mechaniczny) lub układ elektroniczny (kwarc),
przeniesienie na wskazania – przekładnia chodu napędzająca wskazówkę godzin, minut i sekundy.
Chronograf „podbiera” część tej energii i kieruje ją przez dodatkową przekładnię, która zasila:
licznik godzin (zwykle 12-godzinny, jeśli w ogóle jest).
W zaawansowanych konstrukcjach każdy z liczników ma własne koła, zapadki i sprężyny resetujące, a energia jest rozdzielona tak, by nie zakłócać nadmiernie pracy balansu. Źle zaprojektowany tor potrafi wyraźnie zmienić odchyłkę chodu po włączeniu stopera.
Elementy toru chronografu: koła, sprzęgło, hamulec
Kluczowe elementy mechanicznego chronografu można wyliczyć w uproszczonej formie:
koło napędowe chronografu – odbiera napęd z przekładni chodu,
sprzęgło (boczne lub pionowe) – łączy/rozłącza tor chronografu z napędem,
koło sekundowe chronografu – najczęściej umieszczone centralnie, do niego mocuje się długą wskazówkę stopera,
koła liczników minut i godzin – obracają się skokowo lub ciągle, zależnie od konstrukcji,
Dźwignie sterujące, blokady i sprężyny powrotne
Sam przepływ energii to za mało, żeby chronograf był użyteczny. Potrzebny jest system sterowania, który reaguje na wciśnięcie przycisków, ale jednocześnie nie rozregulowuje całego mechanizmu. W klasycznym rozwiązaniu odpowiada za to zestaw dźwigni, blokad i sprężyn powrotnych.
Najczęściej widać trzy grupy elementów:
dźwignia start/stop – współpracuje z kołem kolumnowym lub krzywką; to ona dociska lub odsuwa sprzęgło, łącząc tor chronografu z przekładnią chodu,
dźwignia hamulca – przy stopie przyciska koło sekundowe chronografu, żeby zatrzymać wskazówkę dokładnie tam, gdzie trzeba,
dźwignia zerowania – współpracuje z młotkami i sercami (camy w kształcie serca), które ustawiają wskazówki na pozycji „0”.
Każdą z tych dźwigni dociska do odpowiedniego położenia sprężyna płaska lub drutowa. Napięcie tych sprężyn to kompromis: jeśli są zbyt mocne, zwiększają tarcie i obciążenie całego systemu; jeśli za słabe, wskazówka może „odskakiwać” po zatrzymaniu lub reset nie będzie pewny.
Dobrze wyregulowany mechanizm rozpoznaje się po tym, że:
po naciśnięciu startu wskazówka sekundowa wyrusza bez „szarpnięcia”,
po stopie nie ma efektu lekkiego cofnięcia wskazówki,
reset jest natychmiastowy, z wyraźnym, krótkim ruchem młotków na serca kół.
Młotki, serca i mechanizm zerowania
Zerowanie chronografu to osobny, bardzo precyzyjny „podsystem”. Sercem (dosłownie) są kamienie w kształcie serca na osiach kół sekundowych, minutowych i godzinowych. Na te serca działa zespół młotków – najczęściej zintegrowany w jednej, wieloramiennej dźwigni.
Po wciśnięciu przycisku reset:
młotek opada na serce koła,
profil serca wymusza obrót koła do pozycji minimalnego „ramienia” (położenie zerowe),
sprężyny wskazówkowe zapewniają, że wskazówki dokładnie trafią na indeks „0”.
Kluczowy jest dokładny kształt serca i pozycja młotka. Jeśli są niewłaściwie ustawione, wskazówka po resecie „zatrzyma się” lekko obok indeksu. W chronografach wyższej klasy regulacja tego układu jest czasochłonna, a sam mechanizm resetu należy do najbardziej wrażliwych podczas serwisu – łatwo o mikroskopijne odkształcenie ramienia młotka czy sprężyny.

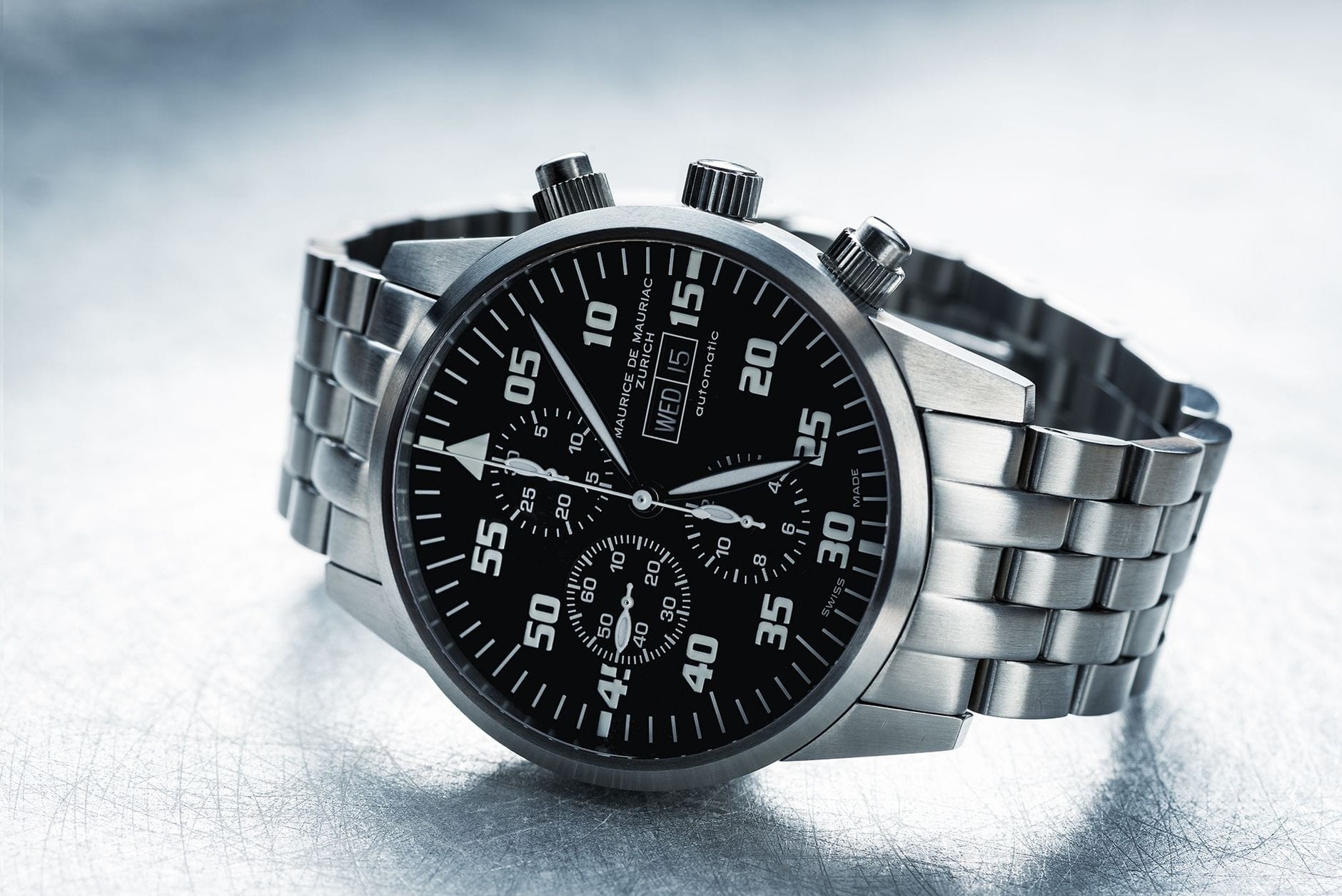

Źródło: Pexels | Autor: Pixabay
Koło kolumnowe kontra krzywka: dwa podejścia do sterowania
Koło kolumnowe – klasyka precyzyjnej mechaniki
Koło kolumnowe to charakterystyczny element przypominający miniaturową koronę lub wieżę z kolumnami. Jego zadaniem jest sekwencyjna kontrola wszystkich funkcji: startu, stopu i resetu. Dźwignie sterujące opierają się o kolumny i wycięcia między nimi; gdy koło obróci się o określony kąt, dźwignie „spadają” lub unoszą się, zmieniając stan sprzęgła, hamulca i młotków.
Zalety koła kolumnowego są czytelne dla każdego, kto choć raz używał dobrego chronografu:
wyjątkowo przyjemny „klik” przycisków – ruch jest krótki, wyraźny, bez uczucia „gumowatości”,
precyzyjne przełączanie funkcji – mniejsze ryzyko połowicznego załączenia czy niedokładnego resetu,
estetyka – w przeszklonym deklu pięknie widać pracę kolumn i dźwigni.
Minusem jest trudność i koszt produkcji. Profil kolumn, krawędzie i wysokość muszą być wykonane z dużą dokładnością, często z dodatkowymi operacjami wykończeniowymi. W tańszych zegarkach oznacza to wyższą cenę końcową, dlatego wielu producentów średniej półki wybiera prostszy układ krzywkowy.
Krzywka współpracująca z dźwigniami – rozwiązanie użytkowe
Alternatywą dla koła kolumnowego jest system krzywek i zapadek. Zamiast „wieżyczki” z kolumnami, ruch przycisku napędza płaską krzywkę z wycięciami i stopniami, po których przesuwają się końce dźwigni. To rozwiązanie technicznie prostsze, łatwiejsze do produkcji seryjnej i tańsze w obróbce.
Cechy takiego systemu można ująć w kilku punktach:
niższy koszt – jeden z powodów popularności mechanizmów pokroju Valjoux 7750,
większa „twardość” przycisków – wrażenie mechaniczne jest często mniej wyrafinowane, skok bywa dłuższy,
prostszy serwis – mniej skomplikowanych profili, łatwiej przywrócić prawidłowe działanie po zużyciu.
W dobrych projektach krzywka potrafi dać zaskakująco przyzwoite wrażenia. Jeśli powierzchnie współpracujące są dobrze wykończone, a sprężyny odpowiednio dobrane, różnica w „kliku” w stosunku do koła kolumnowego nie będzie dramatyczna. W segmencie typowo użytkowym (zegarki narzędziowe, sportowe) system krzywkowy sprawdza się bardzo dobrze.
Koło kolumnowe czy krzywka – co jest „lepsze”?
W pytaniu o „lepszy” system trzeba rozdzielić wrażenia użytkowe i aspekty konstrukcyjne:
koło kolumnowe zwykle wygrywa pod względem subiektywnej kultury obsługi i precyzji działania,
krzywka ma przewagę w prostocie, kosztach i łatwości produkcji,
w obu przypadkach ostateczny efekt zależy od jakości projektu i regulacji, a nie tylko od samej koncepcji.
Dla kolekcjonera koło kolumnowe jest często synonimem „wysokiej szkoły jazdy”. Dla kogoś, kto głównie mierzy interwały na siłowni czy na parkingu, sensownie zaprojektowana krzywka będzie równie funkcjonalna, a cały zegarek – tańszy i bardziej „bezstresowy” w serwisie.
Pionowe sprzęgło, sprzęgło boczne i inne sposoby łączenia stopera z chodem zegarka
Sprzęgło boczne – klasyczne zazębienie
Sprzęgło boczne (poziome) to tradycyjne rozwiązanie, w którym koło napędowe chronografu wsuwa się w zazębienie z kołem sekundowym chronografu. Ruch dźwigni powoduje przesunięcie całego mostka z kołami, a oba zębniki sprzęgają się lub rozłączają.
Zalety sprzęgła bocznego:
czytelność konstrukcji – dobrze widać, co się dzieje, łatwiej zdiagnozować problemy,
estetyka dla entuzjastów – w przeszklonym deklu praca zazębień jest bardzo „zegarmistrzowska”,
łatwiejsza korekta luzów i zazębienia podczas serwisu.
Wadą jest ryzyko „skoku” wskazówki przy załączaniu. Gdy zęby wchodzą w zazębienie, minimalny błąd w ustawieniu lub zbyt duże siły sprężyn mogą delikatnie poruszyć kołem, zanim jeszcze sprzęgło w pełni się zazębi. Przy bardzo dokładnym pomiarze czasów (np. w sporcie profesjonalnym) może to być zauważalne, choć w codziennym użyciu różnica jest symboliczna.
Sprzęgło boczne generuje też dodatkowe tarcie w momencie włączonego chronografu – kolejne pary kół w zazębieniu obciążają przekładnię chodu. Dlatego w projektach z bocznym sprzęgłem kluczowa jest obróbka zębów i dobór smarów, żeby system działał lekko, bez nadmiernej utraty amplitudy balansu.
Sprzęgło pionowe – cierne, „od zawsze włączone”
Sprzęgło pionowe (vertical clutch) działa zupełnie inaczej. Koła napędowe są ustawione współosiowo, jedno nad drugim, a załączenie odbywa się przez dociśnięcie tarcz ciernych. W spoczynku koło sekundowe chronografu jest odłączone; po wciśnięciu startu tarcze zostają złączone i napęd jest przekazywany bez klasycznego „wskakiwania zębów” w zazębienie.
Atuty tego rozwiązania:
brak „skoku” przy starcie – wskazówka startuje płynnie, bo nie ma bocznego wjazdu zębów,
możliwość ciągłej pracy – wielu producentów dopuszcza stałe włączenie chronografu bez ryzyka nadmiernego zużycia,
stabilniejsze obciążenie – system zachowuje się bardziej jak dodatkowy, stały odbiornik momentu niż element włączany „z rozpędu”.
Wyzwaniem przy sprzęgle pionowym jest natomiast:
precyzyjne dobranie siły docisku – za duża zwiększy tarcie i wpłynie na amplitudę, za mała spowoduje ślizganie i niedokładny pomiar,
skomplikowany serwis – dostęp do sprzęgła i jego regulacja wymagają doświadczenia,
wysokie wymagania co do jakości powierzchni ciernych.
To rozwiązanie preferowane w nowoczesnych, wyżej wycenianych chronografach, w których użytkownik ma swobodę trzymania stopera włączonego przez większość dnia, np. zamiast klasycznej wskazówki sekundowej.
Inne rozwiązania: sprzęgła hybrydowe i systemy specjalne
Poza klasycznym sprzęgłem bocznym i pionowym istnieją też rozwiązania mieszane: zazębienie kół łączone jest z elementami ciernymi, sprężynami ślizgowymi lub sprzęgłami jednokierunkowymi. Celem jest zwykle:
zminimalizowanie skoku przy starcie,
obniżenie tarcia przy pracy ciągłej,
ułatwienie serwisu przez modularną budowę sprzęgła.
Niektórzy producenci stosują także sprzęgła elektromagnetyczne lub elektromotoryczne w hybrydowych konstrukcjach (mechaniczna baza + elektroniczny moduł stopera). Mechanika odpowiada wtedy za wskazania czasu, a dokładne interwały liczy układ elektroniczny, który jedynie „pokazuje wynik” mechanicznie.
Dokładność i stabilność chodu przy pracy chronografu
Wpływ obciążenia na amplitudę balansu
W mechanicznym zegarku każdy dodatkowy odbiornik energii obniża amplitudę balansu. Włączenie chronografu to nagłe dołożenie kilku kół, zapadek i sprężyn, które „ciągną” moment z przekładni chodu. Jeśli zapas momentu sprężyny jest niewielki, a tarcie w przekładni wysokie, amplituda szybko spada.
Skutki zbyt dużego spadku amplitudy:
zmiana charakterystyki izochronizmu – balans inaczej zachowuje się przy małej amplitudzie, co przekłada się na odchyłkę chodu,
wzrost wrażliwości na pozycję – różnice między ułożeniem zegarka (tarcza do góry, koronka w dół itd.) stają się większe,
nieprzewidywalna zmiana chodu po włączeniu i wyłączeniu chronografu.
Dobrze zaprojektowany mechanizm będzie miał zapas momentu (zwykle dzięki odpowiednio dobranej sprężynie i przekładni), który pozwoli utrzymać amplitudę w akceptowalnym zakresie zarówno z włączonym, jak i wyłączonym stoperem. W zegarkach wysokiej klasy różnica chodu między tymi dwoma stanami bywa ograniczana do pojedynczych sekund na dobę.
Konstrukcje o wysokiej częstotliwości
Wiele znanych chronografów pracuje z częstotliwością 4 Hz (28 800 wahnięć na godzinę), co daje możliwość pomiaru do 1/8 sekundy. Istnieją jednak konstrukcje szybsze – 5 Hz i więcej. Większa częstotliwość oznacza:
dokładniejszy teoretyczny podział czasu (np. 1/10 s),
większe zapotrzebowanie na energię – balans wykonuje więcej oscylacji w tej samej jednostce czasu,
większe wymagania co do smarowania i jakości powierzchni współpracujących.
Jeśli chronograf o wysokiej częstotliwości ma działać długo i stabilnie, konstruktor musi zadbać o:
wydajniejszą sprężynę lub dwa bębny (większy zapas momentu),
zoptymalizowany wychwyt (np. lżejsze elementy, mniejsze masy bezwładne),
smary o lepszej odporności na ścinanie i starzenie.
Stabilność wskazań stopera a geometria przekładni
Przy ocenie dokładności chronografu zwykle myśli się o częstotliwości balansu i jakości wychwytu, tymczasem kluczowe są też geometria zębów oraz przełożenia w przekładni chronografu. Każdy luz w zazębieniu przekłada się na:
mikroopóźnienie startu – zanim wskazówka „złapie” napęd, koła muszą skasować luz między zębami,
drżenie wskazówki (tzw. jitter) – szczególnie widoczne przy słabym docisku w sprzęgle bocznym,
błędy sumujące się przy długotrwałym pomiarze, jeśli przekładnia jest niedokładnie wykonana lub zużyta.
W dobrze zaprojektowanych mechanizmach chronografu stosuje się:
profil zęba o zoptymalizowanej ewolwencie – tak, aby siła przenoszona była jak najpłynniej,
ściśle kontrolowane luzy – minimalne, ale niezerowe, by uniknąć klinowania się kół przy zabrudzeniu lub rozszerzalności cieplnej,
punktowe smarowanie w miejscach największych nacisków.
Przykładowo, jeśli ktoś używa chronografu do mierzenia serii krótkich interwałów (np. podczas treningu), to nie tyle liczy się kosmetyczna płynność ruchu wskazówki, ile powtarzalność startu i zatrzymania. W takim scenariuszu przewaga sprzęgła pionowego i dobrze spasowanych kół bywa praktycznie odczuwalna.
Wpływ liczby liczników na stabilność pracy
Każdy dodatkowy licznik (minutowy, godzinowy, dodatkowe liczniki retrograde) to kolejne elementy pobierające moment. W prostym chronografie z jednym licznikiem minutowym obciążenie przy włączeniu stopera będzie wyraźnie niższe niż w rozbudowanej konstrukcji z licznikiem godzinowym i np. totalizatorem 24-godzinnym.
Im więcej liczników, tym większe ryzyko:
skokowego spadku amplitudy, gdy licznik przeskakuje z jednej cyfry na kolejną,
nagłego „szarpnięcia” w chwili przejścia np. z 59 na 00 minut,
nierównomiernego obciążenia – przez większość minuty moment jest stabilny, a na krótką chwilę gwałtownie rośnie.
Dlatego w lepszych projektach stosuje się:
przekładnie skokowe z amortyzacją – sprężyny magazynują energię i oddają ją w kontrolowany sposób,
lżejsze koła liczników – redukcja masy zmniejsza bezwładność przy przeskoku,
równomierne rozłożenie funkcji – tak, aby kilka dużych przeskoków nie następowało w tej samej sekundzie.
Jeśli konstruktor zignoruje te zależności, zegarek może zachowywać się poprawnie przy krótkich pomiarach, a przy dłuższym pomiarze – szczególnie z bliskim pełnym obrotem licznika – zacznie nagle spieszyć lub spóźniać się w sposób trudny do wyregulowania.
Chronograf a rezerwa chodu i „tryb pracy”
Kolejna kwestia to zależność między rezerwą chodu a stabilnością wskazań. Sprężyna główna nie oddaje identycznego momentu przez cały czas rozprężania; na skrajach zakresu zmiany są wyraźniejsze. Jeśli doda się do tego obciążenie od chronografu, to w praktyce pojawiają się trzy „tryby pracy”:
pełna rezerwa chodu, chronograf wyłączony – zwykle najlepsza stabilność,
pełna rezerwa chodu, chronograf włączony – nieco niższa amplituda, ale wciąż w „bezpiecznym” okienku,
końcówka rezerwy chodu, chronograf włączony – tu różnice chodu potrafią być największe.
Lepiej zaprojektowane mechanizmy tak dobierają sprężynę, przekładnię i wychwyt, żeby nawet w trzecim scenariuszu amplituda nie schodziła poniżej krytycznego poziomu, w którym wychwyt zaczyna pracować niestabilnie. Czasem celowo ogranicza się nominalną rezerwę chodu (np. z teoretycznych 60 godzin do praktycznych 48), aby mechanizm pracował głównie w „płaskiej” części charakterystyki momentu sprężyny.
Trwałość, smarowanie i typowe punkty zużycia w mechanizmie chronografu
Dlaczego chronograf „starzeje się” szybciej niż prosty werk
Mechanizm z komplikacją stopera ma znacznie więcej powierzchni ciernych niż klasyczny werk trzywskazówkowy. Dochodzą:
dodatkowe koła i piny w przekładni chronografu,
dźwignie sterujące oparte na osiach i trzpieniach,
sprzęgła (boczne lub pionowe) z wyspecjalizowanymi powierzchniami roboczymi,
zapadki i serca odpowiedzialne za reset wskazówek.
Jeśli taki mechanizm jest intensywnie używany, części te pracują w szerokim zakresie sił – od delikatnego prowadzenia dźwigni po silne uderzenia zapadek o serca przy resecie. Po latach najbardziej obciążone miejsca zaczynają wykazywać zużycie, co objawia się np. gubieniem kroku przez licznik minut lub nierównym resetowaniem wskazówek.
Typowe strefy zużycia w chronografie mechanicznym
Przy przeglądzie używanego chronografu zegarmistrz zwykle w pierwszej kolejności sprawdza kilka newralgicznych punktów. Najczęściej zużyciu ulegają:
czopy i kamienie kół chronografu – pracują pod większym obciążeniem niż standardowa przekładnia chodu,
powierzchnie robocze dźwigni – miejsca styku z kolumnami koła lub profilami krzywki,
końcówki zapadek – uderzające o serca resetu,
zęby kół sprzęgła bocznego – zwłaszcza jeśli wskazówka jest często uruchamiana i zatrzymywana,
powierzchnie cierne sprzęgła pionowego, jeśli są zabrudzone lub smarowane nieodpowiednim preparatem.
W praktyce widać to jako:
„pływanie” wskazówki sekundowej po resecie (nie wraca idealnie w to samo miejsce),
opóźniony lub nieregularny start licznika minut,
zmienną siłę nacisku przy wciśnięciu przycisków – raz klik jest twardy, raz miękki.
Im bardziej skomplikowany mechanizm (np. flyback, rattrapante), tym więcej potencjalnych miejsc zużycia i tym większe znaczenie ma precyzyjna regulacja po serwisie.
Smarowanie: gdzie „więcej” szkodzi, a gdzie ratuje mechanizm
Chronograf jest szczególnym przypadkiem pod względem strategii smarowania. Niektóre miejsca muszą pozostać praktycznie suche, w innych brak właściwego smaru szybko zniszczy powierzchnie robocze.
Najczęściej stosuje się trzy podejścia:
suche, polerowane powierzchnie ślizgowe – np. profile kolumn koła kolumnowego; zbyt dużo oleju będzie zbierało kurz i powodowało niestabilność działania,
specjalne smary o wyższej lepkości tam, gdzie potrzebna jest amortyzacja ruchu (np. przy zapadkach liczników lub przy elementach o zadanej histerezie ruchu).
Nadmierne smarowanie prowadzi do efektów takich jak:
spowolniona praca dźwigni (zbyt lepka warstwa),
rozlewanie się oleju na sąsiednie elementy, w tym na zęby kół, które miały pracować „półsuche”,
sklejanie elementów sprzęgła, co może wywołać ślizganie lub brak pełnego zazębienia.
Z kolei zbyt skąpe smarowanie, szczególnie w sprzęgłach bocznych i na czopach kół, skutkuje szybszym zużyciem i głośniejszą, szorstką pracą. Objawia się to często wyczuwalnym „tarciem” przy włączaniu stopera u starego, nie serwisowanego długo zegarka.
Interwały serwisowe a sposób używania stopera
Producent zwykle podaje ogólny interwał serwisowy (np. 5–7 lat), ale dla chronografu realny odstęp między przeglądami zależy mocno od stylu użytkowania. Jeśli ktoś:
rzadko korzysta ze stopera i nosi zegarek okazjonalnie – zużycie mechanizmu stopera będzie niewielkie,
używa stopera codziennie, wielu startów i resetów dokonuje kilka razy dziennie – elementy sterujące i sprzęgła zużyją się zauważalnie szybciej,
trzyma chronograf włączony niemal non stop – sprzęgło pionowe lub boczne jest stale obciążone, co także wpływa na tempo zużycia.
W warsztacie nie jest rzadkością sytuacja, gdy dwa identyczne modele mają zupełnie inny stan zużycia po tym samym czasie od zakupu – właśnie przez różnice w intensywności korzystania z funkcji stopera. Przy mocno eksploatowanych egzemplarzach praktycznie zawsze pojawia się potrzeba regulacji luzów lub wymiany kilku drobnych elementów (sprężyn, zapadek, czasem całych kół sprzęgła).
Specyfika serwisu chronografów z modułem
Współczesny rynek pełen jest mechanizmów bazowych z dołożonym modułem chronografu. Taki układ ma plusy i minusy z punktu widzenia trwałości i obsługi.
Z jednej strony:
moduł można często wymontować jako całość i serwisować osobno,
uszkodzenia w module nie zawsze unieruchamiają podstawowy chód zegarka – czasomierz nadal „idzie”, tylko stoper jest niesprawny,
produkcja modułowa bywa tańsza i łatwiej wymienić cały moduł na nowy w razie poważnego zużycia.
Z drugiej strony:
dochodzi kolejny poziom przeniesienia napędu między werkem bazowym a modułem,
wzrost wysokości konstrukcji zwiększa wrażliwość na wstrząsy i uderzenia,
część warsztatów unika pełnego serwisu modułu, proponując wymianę, co wpływa na koszty i dostępność części.
Typowe objawy zużycia w modułowych rozwiązaniach to opóźnione zadziałanie przycisków, „pływające” wskazówki liczników oraz zwiększony opór przy manipulacji przyciskami. W przeciwieństwie do klasycznych integralnych chronografów, diagnoza wymaga tu często rozebrania całości na kilka poziomów, co samo w sobie podnosi koszty serwisu.
Materiały nowej generacji a trwałość stopera
Od kilkunastu lat coraz częściej stosuje się nowe materiały w krytycznych elementach chronografu. Celem jest podniesienie żywotności i zmniejszenie zależności działania od smarów.
Najważniejsze tendencje to:
krzem i materiały kompozytowe w elementach wychwytu – lżejsze i twardsze niż klasyczne stalowe komponenty, poprawiają izochronizm,
powłoki diamentopodobne (DLC, ADLC) na kołach i dźwigniach – redukują tarcie i zwiększają odporność na ścieranie,
smary o przedłużonej żywotności, odporne na starzenie i odparowywanie, dzięki czemu interwały serwisowe można nieco wydłużyć bez utraty bezpieczeństwa pracy.
Zastosowanie tych technologii nie rozwiązuje wszystkich problemów – wciąż pozostają kwestie regulacji, zużycia sprężyn czy tolerancji wykonania. Pozwala jednak lepiej znieść intensywne użytkowanie: częste resety, ciągłą pracę chronografu czy sporadyczne wstrząsy podczas aktywności sportowej. W praktyce zegarek z takim mechanizmem będzie wymagał wciąż regularnego serwisu, ale ryzyko poważnych uszkodzeń między przeglądami jest niższe.
Codzienna eksploatacja a długowieczność mechanizmu
Na trwałość mechanizmu chronografu wpływa nie tylko jego konstrukcja, ale też sposób obchodzenia się z zegarkiem. Kilka nawyków robi wyraźną różnicę:
nieużywanie przycisków pod wodą, jeśli zegarek nie ma odpowiedniej konstrukcji uszczelnień – woda w module chronografu bardzo szybko niszczy smary,
unikanie gwałtownych uderzeń podczas włączonego chronografu – przy mocnym wstrząsie wskazówki potrafią delikatnie „przeskoczyć” na sercach, co prowadzi do nieprecyzyjnego resetu,
kilkukrotne pełne naciągnięcie (w przypadku ręcznego naciągu) zamiast „podkręcania o kilka klików” – stabilniejszy moment sprężyny zmniejsza obciążenie wychwytu i przekładni stopera.
Najczęściej zadawane pytania (FAQ)
Co to jest chronograf i czym różni się od zwykłego zegarka?
Chronograf to zegarek wyposażony w funkcję stopera – potrafi mierzyć odcinki czasu „na żądanie”, niezależnie od standardowego wskazania godzin, minut i sekund. Uruchamia się go, zatrzymuje i resetuje najczęściej za pomocą dodatkowych przycisków na kopercie.
Zwykły zegarek pokazuje jedynie aktualny czas (ewentualnie datę), natomiast chronograf ma w mechanizmie drugi tor odpowiedzialny za pomiar krótkich interwałów. Na tarczy zwykle widać to jako dodatkowe subtarcze i centralną sekundę stopera.
Jaka jest różnica między chronografem a chronometrem?
Chronograf to funkcja stopera w zegarku – komplikacja pozwalająca mierzyć odcinki czasu. Chronometr natomiast to oznaczenie wysokiej dokładności chodu, potwierdzone niezależnym certyfikatem (np. COSC).
Zegarek może być jednocześnie chronografem i chronometrem, ale nie musi. Większość chronografów na rynku nie ma certyfikatu chronometru, a wiele certyfikowanych chronometrów w ogóle nie posiada funkcji stopera.
Do czego przydaje się chronograf w codziennym życiu?
Chronograf jest po prostu wbudowanym stoperem. W praktyce używa się go do odmierzenia czasu gotowania, krótkiego treningu, przerwy w pracy czy przejazdu do pracy inną trasą. Sprawdza się wszędzie tam, gdzie trzeba szybko „złapać” start i stop bez szukania telefonu.
Dla części użytkowników to także element stylu: sportowy wygląd tarczy, dodatkowe przyciski i skale (np. tachymetr) nadają zegarkowi bardziej techniczny charakter, nawet jeśli stoper uruchamiany jest sporadycznie.
Dlaczego mechaniczny chronograf jest droższy od zwykłego zegarka?
Mechaniczny chronograf ma znacznie bardziej złożony mechanizm. Oprócz podstawowej przekładni czasu dochodzi osobny tor kół, dźwigni, sprężyn, zapadek i sprzęgieł odpowiedzialnych za start, stop i reset wskazówek stopera. Każdy z tych elementów trzeba precyzyjnie zaprojektować, obrobić i wyregulować.
Efektem są wyższe koszty produkcji i serwisu, więcej potencjalnych punktów zużycia oraz większe wymagania wobec zegarmistrza. Dlatego dobry mechaniczny chronograf zwykle startuje cenowo znacznie wyżej niż prosty zegarek „trzy wskazówki z datą”.
Czym różni się chronograf kwarcowy od mechanicznego?
Chronograf kwarcowy opiera się na oscylatorze kwarcowym i układzie scalonym, który steruje silniczkami krokowymi poruszającymi wskazówki. Sygnały z przycisków są elektryczne, a większość „logiki” pomiaru czasu odbywa się w elektronice. Mechaniczna część jest prostsza i mniej obciążona.
W chronografie mechanicznym wszystko – od pomiaru czasu po sterowanie start/stop/reset – realizowane jest przekładniami, sprzęgłami i dźwigniami napędzanymi sprężyną. To rozwiązanie bardziej „żywe” i kolekcjonerskie, ale też delikatniejsze, droższe w serwisie i zazwyczaj mniej dokładne od kwarcu.
Czy praca chronografu wpływa na dokładność zegarka?
W zegarku kwarcowym zwykle nie ma to praktycznego znaczenia – elektronika kompensuje dodatkowe obciążenie, a odchyłki pozostają na poziomie kilku–kilkunastu sekund na miesiąc, niezależnie od tego, jak często używany jest stoper.
W mechaniku sytuacja zależy od jakości projektu i wykonania. Jeśli konstrukcja jest przeciętna lub sprężyna pracuje przy niskim naciągu, długotrwałe działanie chronografu może lekko zmieniać dokładność (zwykle przyspieszenie lub spowolnienie chodu). Dobrze zaprojektowany mechanizm minimalizuje ten efekt.
Co lepsze: chronograf automatyczny czy z ręcznym naciągiem?
Z punktu widzenia funkcji pomiaru czasu oba rozwiązania mogą działać równie dobrze – kluczowy jest sam projekt mechanizmu. Różnica dotyczy przede wszystkim sposobu zasilania sprężyny i komfortu użytkowania.
Chronograf z ręcznym naciągiem daje bezpośredni kontakt z mechaniką, jest często wyborem purystów i kolekcjonerów, ale wymaga regularnego nakręcania i większej uwagi. Automatyczny ma rotor, który sam doładowuje sprężynę podczas noszenia, co ułatwia utrzymanie stabilnej rezerwy chodu przy częstym używaniu stopera – szczególnie u osób noszących zegarek codziennie.
Kluczowe Wnioski
Chronograf to komplikacja zegarka – dodatkowy mechanizm pomiaru odcinków czasu działający równolegle do standardowego wskazania godzin, minut i sekund, a nie osobny „typ” zegarka.
Chronograf i chronometr to dwa różne pojęcia: pierwszy dotyczy funkcji stopera, drugi – certyfikowanej dokładności chodu; zegarek może być jednym, drugim, oboma naraz albo żadnym z nich.
W praktyce chronograf pełni funkcję wbudowanego stopera – od mierzenia czasu gotowania czy treningu po kontrolę czasu dojazdu – a jednocześnie pełni rolę elementu stylistycznego o bardziej technicznym, sportowym charakterze.
Zastosowanie chronografu wymaga dołożenia do podstawowego mechanizmu drugiego toru przekładni, dźwigni, sprężyn i hamulców, który można włączać, zatrzymywać i resetować bez zakłócania pracy głównego chodu.
Złożoność konstrukcji oznacza więcej potencjalnych punktów awarii: od niedokładnych startów wskazówki po problemy z resetem, dlatego jakość projektu i wykonania ma kluczowy wpływ na niezawodność mechanizmu.
Serwis chronografu jest wyraźnie droższy i bardziej czasochłonny niż w prostym zegarku trzywskazówkowym, ponieważ wymaga pracy na większej liczbie precyzyjnych części oraz doświadczenia zegarmistrza.
Chronograf kwarcowy osiąga wysoką dokładność, ma prostszą mechanikę i niższy koszt produkcji oraz napraw, ale kosztem „mechanicznego charakteru” cenionego przez entuzjastów tradycyjnych mechanizmów.
